滚珠丝杆支撑座

支撑座作为传递交叉支撑所受各种静、动载荷和支承交叉支撑组成的关键零部件，在安装和使用的时候具有以下特点:

(1)最佳轴承的采用

考虑到与滚珠丝杆在刚性上的均衡，使用高刚性低扭矩的角接触轴承(接触角30°、自由组合)。同时，超小型支撑单元EK6、8装有为超小型滚珠螺杆所开发的超小型角接触球轴承。这种轴承接触角是45°，球径小、球数多，是具有高刚性、高精度的超小型角接触球轴承，能获得稳定的回转性能。

(2)支撑单元的形状

支撑单元有角型和圆型系列，可根据用途选择。

(3)小型且安装简便

支撑单元是考虑了安装周围空间的、小体积的设计。同时，装入了经过调整预压的轴承，交货后就可直接进行装配，既降低了装配工时，又可提高装配精度。

支撑座的种类主要有:

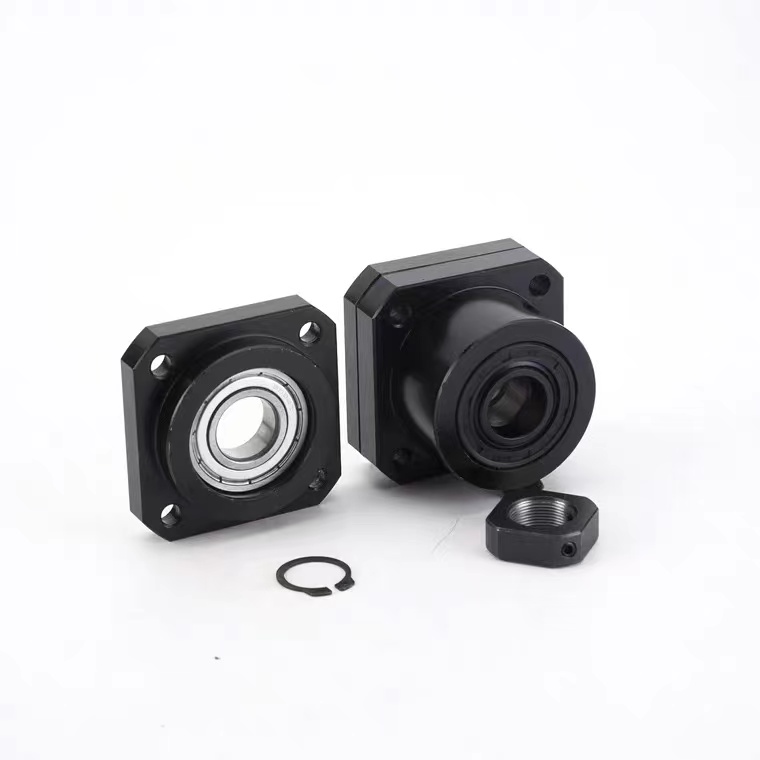

1. 丝杆支撑座-FK

标准支撑座，规格与THK相同，为滚珠丝杆两侧专用支撑座;

2. 重负荷支撑座-WBK

标准支撑座，规格与NSK相同，为滚珠丝杆两侧专用重负荷型支撑座;

3. 螺母支座-MGD

滚珠丝杆用的标准螺母支撑座;

4. 螺帽支座-MC

滚珠丝杆用的标准螺母支撑座;

5. 锁固螺帽(RN)

标准支撑座，规格与THK相同，为滚珠丝杆两侧专用支撑座;

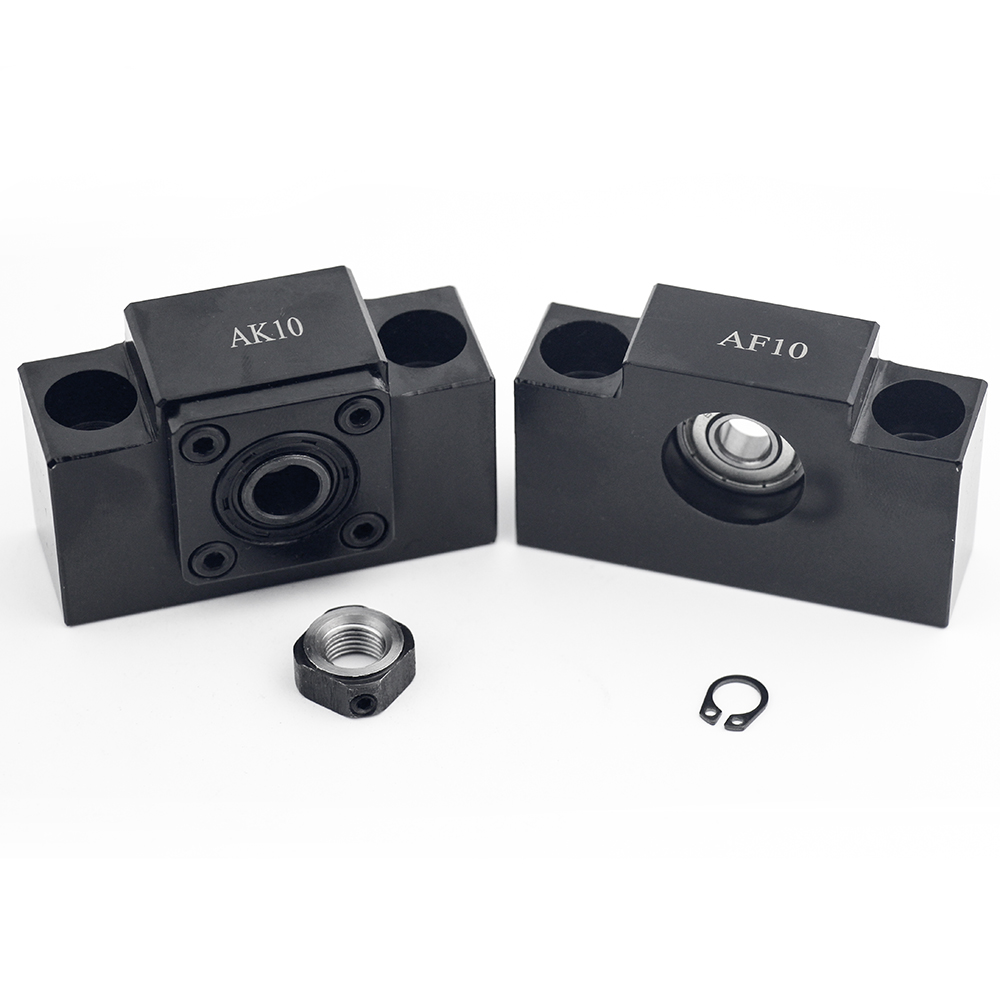

6. 丝杆支撑座-AK

标准支撑座，规格与THK相同，为滚珠丝杆两侧专用支撑座;

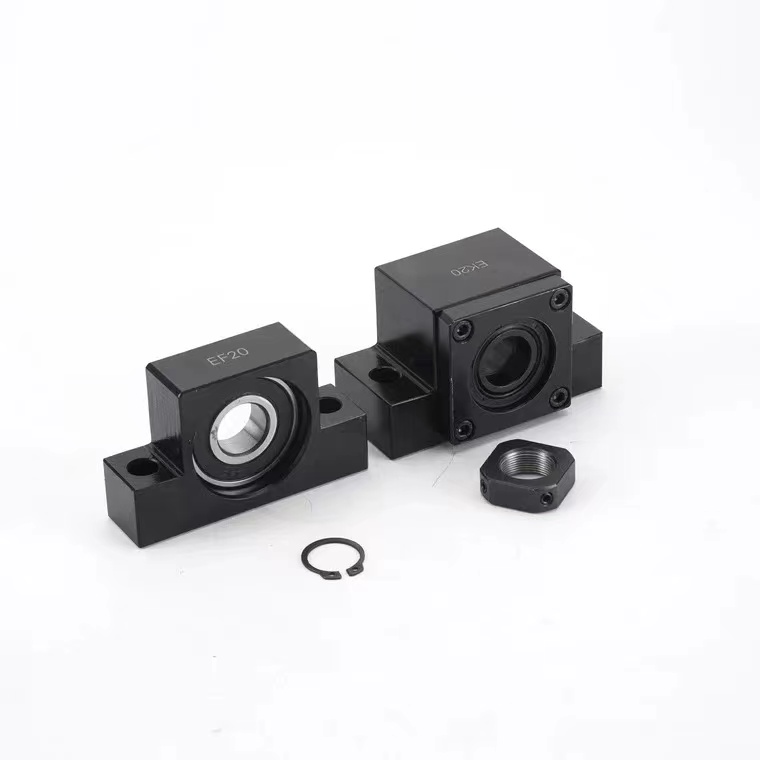

7. 丝杆支撑座-EK

标准支撑座，规格与THK相同，为滚珠丝杆两侧专用支撑座;

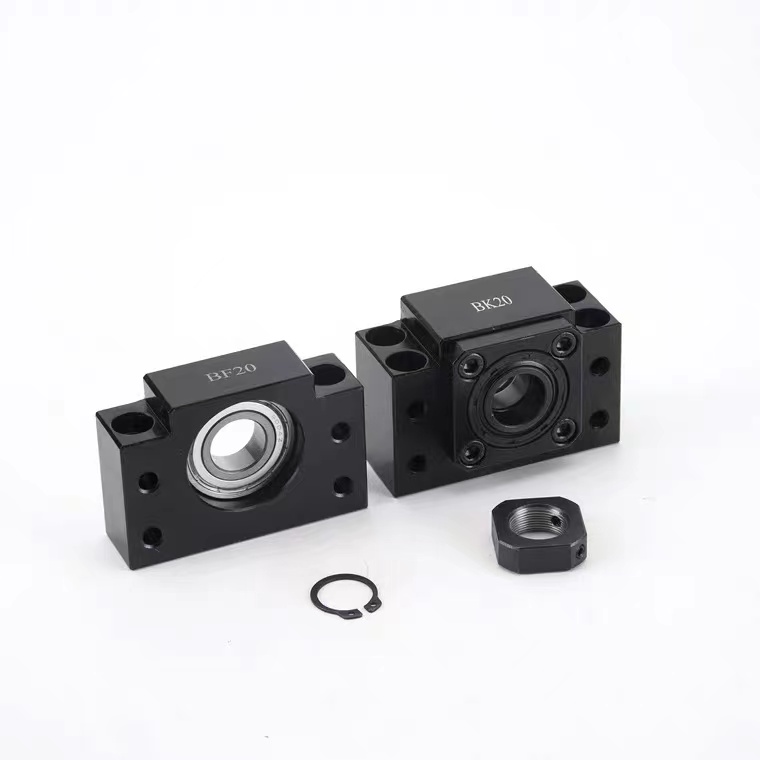

8. 丝杆支撑座-BK

标准品丝杆支撑座，规格与THK相同，为滚珠丝杆两侧专用支撑座。

安装支撑座

(1)将固定侧安装到螺杆上;(2)将固定侧插入，拧紧锁紧螺帽，用垫块和内六角固定螺栓将其固定;(3)支撑侧轴承用止动环固定到螺杆轴上，并装入支撑侧支撑座。 (注1:请勿将支撑单元拆解;注2:螺杆轴插入支撑单元时，注意请不要将油密封垫片的凸缘球翻;注3:用内六角固定螺栓压紧垫块时，为防止松弛请将内六角固定螺栓涂上粘结剂后再拧紧)

工作台程基座上的安装

(1)使用支座把滚珠螺杆螺帽安装在工作台时，将螺帽插入支座并暂时拧紧;(2)将固定侧暂时拧紧到基座上。(这时，请将工作台靠近固定侧支撑单元并对准轴中心，调整工作台使基能平滑移动;以固定侧为基准时，请调整滚珠螺杆螺帽与工作台或支座内之间保持一定间隙;以工作台为基准时，用薄垫片调整(角型支撑单元用)、或将螺帽外表面与安装部内面之间留一定间隙(圆型支撑座用)进行调整);(3)将工作台靠近固定侧支撑单元，并对准轴中心，使工作台往返数次，一直调整到螺帽整个行程都能平滑运动，并暂时将支撑座拧紧在基座上。

确认精度

用千分表一边测试滚珠螺杆轴端的摆动及轴向间隙，一边按顺序完全拧紧滚珠螺杆的螺帽、螺帽支座、固定侧、支撑侧。

与马达的连接

(1)将马达支座安装到基座上;(2)用联轴节将将马达与滚珠螺杆连接起来。(注意安装精度);(3)请注意进行充分的试车运行。
