滚珠丝杆支撑座和电机座的安装介绍

 滚珠丝杆支撑座是支撑连接丝杆和电机的轴承支撑座，支撑座一般分：固定侧（后加K表示如BK12）和支撑单元装（用F表示如BF12），滚珠丝杆支撑座固定侧装有角接触球轴承（如EK、BK、FK），能获得高刚性、高精度的稳定的回转性能，支撑侧的支撑单元使用深沟球轴承。固定侧的内部轴承中装入了适量的锂皂基润滑脂，用特殊密封垫圈进行密封，能直接安装，长期使用。

      怎样才是安装好滚珠丝杆支撑座呢？深圳市汉工精密科技有限公司就来跟大家说一下安装支撑座的步骤。

安装步骤一：安装滚珠丝杆固定端

1、不可拆开滚珠丝杆支撑座

2、置入滚珠丝杆至支撑座时要小心避免刮伤油封外唇

3、置入滚珠丝杆支撑座固定端后，使用内六角螺丝及铜垫片将螺帽锁上

4、组装支撑端轴承至丝杆本体，并以弹性扣环锁上，将组装好的部分放至支撑端外壳

安装步骤二：安装至滑台及基座

1、将工作台与滚珠螺杆的连接块用螺丝暂时固定，将支撑座的固定端暂时固定在基座，往固定端移动滑台使螺杆置中，调整螺丝的中心点使滑台的移动滑顺。

2、当使用到支撑座的固定端为参考点时，调整螺丝与滑台之前，或是螺丝与连接块内部的间隙。当使用到支撑座的固定端为参考时，高速支撑座的轴高。（支撑座是方形式的）

3、将支撑端移动滑台使螺杆置中，调整螺丝的中心点，往左往右移动数次以检查滑台的移动是否滑顺，在暂时将系统固定在基座上。

安装步骤三：确定精度及最后紧配

确定螺杆末端及轴的间隙符合公差之后，最后将滑台、连接块、固定端与支撑端锁紧固定。

安装步骤四：与马达之联结

1、在基座装上马达固定端

2、以联轴器联结马达及螺杆（注意：确定安装精度）

3、安装后马达运转测试

只要大家安装正确的步骤安装支撑座，那基本上是没什么问题了。

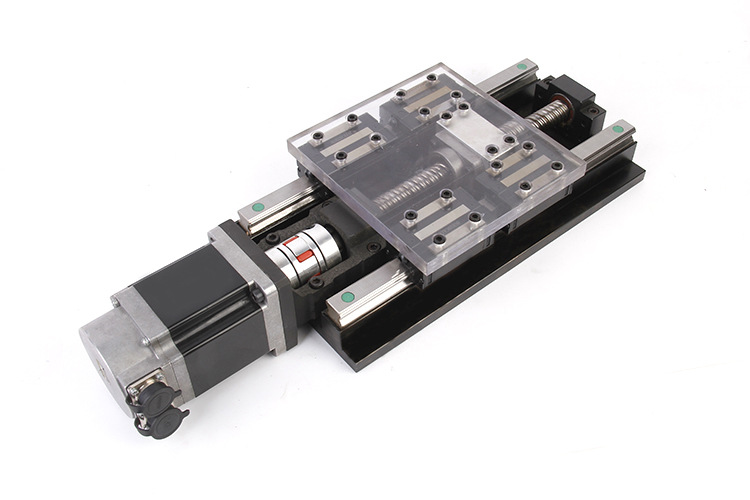

方法二：直接采用电机座安装！

现在很多客户也直接采用了电机座，这样就节省了很多时间， 安装更方便！

注：电机座内集成了轴承，让电机轴和丝杆轴同心度更高！
